قفسه بندی پانل راک (بالکی راک)

انبارداری در دنیای صنعتی امروزه، وظیفه ای نسبتا سخت است اما با استفاده از سیستم های قفسه بندی بهینه و کاربردی می توان تا حد بسیار زیادی از مشقت های این کار کم نمود. شرکت های متعددی در سراسر جهان تجهیزات قفسه بندی انبارهای صنعتی و تولیدی را طراحی می کنند. گروه رادان صنعت شرق یکی از فعالان این عرصه در ایران هستند.

مشخصات فنی
  • معرفی محصول
  • قفسه بندی پانل راک یکی از محصولات شرکت رادان است که برای بارگذاری کالاهایی با وزن نسبتا سنگین طراحی شده است. استفاده از کفپوش در قفسه بندی پانل راک یکی از تفاوت های بارز میان آن و پالت راک است. به همین دلیل راک کفپوشدار نام دیگری است که به این سیستم قفسه بندی انباری نسبت می دهند.

    کاربردها:

    پانل راک مناسب انبار بارهای پرحجم با وزن متوسط و سنگین است که قابلیت بارگذاری دستی توسط نیروی انسانی و یا لیفتراک مخصوص دارند. به همین دلیل طراحی قفسه بندی باید با بررسی های دقیق انجام شود تا ذخیره سازی کالاها به صورت دستی با مشکل مواجه نگردد. این سیستم مناسب انبار کردن مواد اولیه کارخانجات و یا انبارهای میانی تولید همچون انبارهای ملزومات، قطعات یدکی و ابزار ها است.

    مزایای استفاده از قفسه بندی پانل راک انبار نسبت به روش های مشابه:

    قفسه بندی پانل راک (بالکی راک) نسبت به سایر روش های قفسه بندی انباری و یا فروشگاهی مزایایی در بردارد که در ادامه برخی از آن ها را بازگو می کنیم:

    - ارتفاع طبقات برجسب نیازهای آینده قابلیت تغییر دارند و به سادگی می توان فاصله طبقات را کاهش و یا افزایش داد.

    - ارتفاع طبقات ذخیره سازی محدودیت ندارد و تا حداکثر ارتفاع سالن امکان بارگذاری وجود دارد.

    - امکان گذاشت و برداشت بار از تمام جهات وجود دارد.

    - به دلیل بارگذاری کالا توسط انسان می توان میان طبقات و در ارتفاع مورد نظر راهروهایی به کمک پلکان پیش ساخته ایجاد کرد.

    - به جهت سهولت در روال ذخیره سازی، امکان استفاده از بالابر در این سیستم قفسه بندی وجود دارد.

    - راهنماهایی جهت ورودی راهروها و یا بر روی بازوهای قفسه بندی تحت عنوان جاکارتی در این مدل وجود دارد که بنا به درخواست مشتری اجرا می گردد.

    جنس اجزای تشکیل دهنده:

    همانطور که پیش تر بیان کردیم قفسه بندی پانل راک (بالکی راک) برای ذخیره سازی کالا های سنگین و نیمه سنگین در انبارهای میانی و یا موارد اولیه تولیدی ها به کار می رود. از این رو لازم است مواد اولیه به کار رفته در تولید آن دارای کیفیت مناسبی باشند تا در طول زمان دچار زنگ زدگی و یا فرسایش نگردند. مجموعه رادان صنعت شرق از بهترین و مرغوب ترین آهن فولاد مبارکه اصفهان و بهترین پروفیل صنعتی درجه یک برای تولید اجزای سازنده این سیستم قفسه بندی استفاده می کند.

    ضمن اینکه در موارد استفاده سردخانه ها و محیط های مرطوب، ورق گالوانیزه ضد زنگ برای ساخت اجزا این سیستم به کار گرفته می شود.

    اجزای تشکیل دهنده:

    - قاب راک (فریم راک)، ستون های اصلی قفسه بندی پانل راک است. این فریم ها معمولا از ستون های رول فرمی، بیس پلیت و بادبندهای افقی یا مورب تهیه می گردند. فریم راک میانی در این روش به صورت مشترک استفاده می شود.

    - بازوی راک در واقع همان بازویی افقی است که مکان نگهداشتن پانل است. بازویی نیز از مقاطع رول فرمی تهیه شده و کلیپ اتصال آن دارای 2 یا 4 ناخن است.

    - پانل محل بارگذاری کالاها است و خود به روی بازوها قرار می گیرد. در این اتصال از پیچ و مهره استفاده نمی شود.

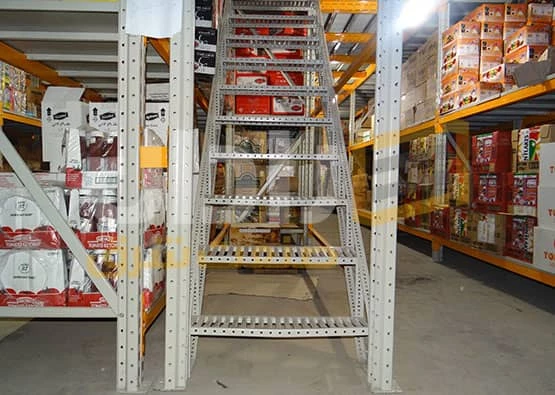

    - پلکان پیش ساخته برای راهروبندی میان قفسه ها در ارتفاع به کار می رود.

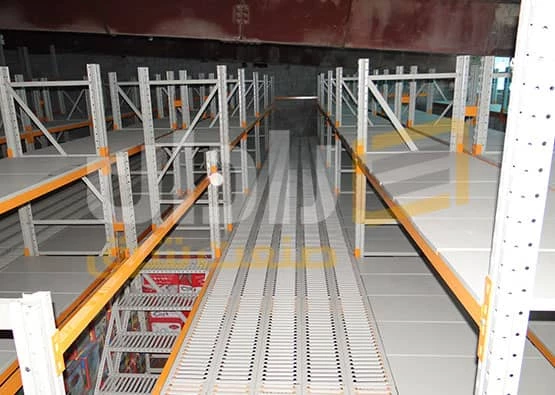

    - پانل پله بر روی قطعات مشبک پلکان پیش ساخته قرار می گیرد و کف راهروها و پلکان را می پوشاند.

    - محافظ ستون، محافظ قاب، توری پشت و برخی الحاقات دیگر نیز وجود دارند که جهت افزایش ایمنی انبار و به درخواست مشتری قابل اجرا هستند.

    میزان تحمل بار:

    قفسه های بالکی راک در سه مدل نیمه سنگین، سنگین و فوق سنگین طراحی می گردند که هر یک مناسب ذخیره سازی کالا تا وزن مشخصی هستند و مشتری می تواند با توجه به نیاز خود، طرح مورد نظر را سفارش دهد. قفسه های نیمه سنگین مناسب ذخیره محصول تا وزن 500 کیلوگرم در ابعادی معادل 200 سانتی متر می باشند و جهت انبار کردن کالاهای سنگین وزن، قفسه بندی سنگین پانل راک استفاده می گردد که قادر است در هر 200 سانتی متر وزنی معادل 1000 کیلوگرم (1 تن) تحمل نماید. برای وزن های بیشتر تا حدود 1800 کیلوگرم که معادل 1.8 تن می باشند، بهتر است از قفسه بندی فوق سنگین این سیستم بهره گرفت. لازم به ذکر است در صورت نیاز مشتری امکان سفارشی سازی قفسه ها با قابلیت تحمل بار بیشتر نیز وجود دارد.

    روش نصب و استفاده:

    هنگام پیاده سازی سیستم انبار بالکی راک، ابعاد راهروها با توجه به نوع محصول و مشخصات ابعادی آن طراحی می گردد. ضمن اینکه ارتفاع طبقات با در نظر گرفتن بارگذاری دستی طراحی می شود. به همین جهت با استفاده از پلکان پیش ساخته میان قفسه ها راهروبندی می کنند تا دسترسی به طبقات بالاتر توسط نیروی انسانی امکان پذیر باشد.

    در این مدل قفسه بندی انباری می توان بین 2 تا 5 طبقه بر حسب نیاز و فضای مورد نظر اجرا نمود. (لازم به ذکر است این تعداد طبقات بر اساس نیاز مشتری قابل افزایش و یا کاهش است.) ارتفاع طبقات و دهانه بازوهای راک با توجه به نوع کالا مورد ذخیره سازی در ابعاد و اندازه های مختلف قابلیت پیاده سازی دارد. ضمن اینکه پس از نصب بازوها و اتمام مراحل قفسه بندی امکان تنظیم مجدد ارتفاع طبقات نیز وجود دارد. به جهت افزایش ایمنی انبار، بازوهای پانل راک توسط جوش Co2 به یک دیگر متصل می شوند.

    بخش دیگر پوشش کف طبقات این قفسه بندی است که از نوع کفپوش مخصوص (پانل راک) بوده و بر روی بازو ها (بدون پیچ و مهره) به تعداد مناسب و متناسب با عرض قاب راک تعبیه می گردد.

    ابعاد و مساحت مورد نیاز:

    قفسه های پانل راک در اندازه های مختلفی با توجه به نیاز و درخواست مشتری قابل اجرا هستند. در حالت استاندارد قطعات با عرض های 45، 70، 90 و 120 طراحی و تولید می شوند. ارتفاع ستون ها نیز در ابعاد 2 تا 12 متر با توجه به محصول مورد نظر متغیر در نظر گرفته می شود.

    بخش دیگر پوشش کف طبقات این قفسه بندی است که از نوع کفپوش مخصوص (پانل راک) بوده و بر روی بازو ها (بدون پیچ و مهره) به تعداد مناسب و متناسب با عرض قاب راک تعبیه می گردد.

    موارد ایمنی:

    در انبارهایی با استفاده از روش قفسه بندی فوق، مهارت نیروی انسانی در جابجایی کالاها بسیار مهم است. زیرا عدم مهارت آن ها می تواند منجر به سقوط و آسیب دیدن کالا ها شود. استفاده از کفپوش پانل در این روش موجب پیشگیری از این مسائل و افزایش ضریب ایمنی انبار خواهد شد.

    شرکت رادان صنعت شرق یکی از تولیدکنندگان برتر در زمینه تجهیزات و قفسه بندی انبارهای صنعتی و تولیدی می باشد. همکاران ما در بخش فروش مجموعه آماده ارائه خدمات و پاسخگویی جهت سفارش و یا دریافت مشاوره رایگان در رابطه با محصولات قفسه بندی انباری و فروشگاهی از جمله قفسه بندی سنگین و نیمه سنگین پانل راک به شما عزیزان می باشند.

    پروژه های اجرا شده:

    شرکت رادان صنعت شرق، پروژه های متعددی توسط سیستم قفسه بندی پانل راک در سراسر کشور اجرا نموده است که برخی از آن ها عبارتند از: انبار آستان قدس رضوی، شرکت سجاد دارو مشهد، انبار بیمارستان رضوی مشهد، انبار شرکت بابانا مشهد، انبار فروشگاه زنجیره ای تارا بندر عباس، انبار صافات بند عباس، انبار بیمارستان خاتم الانبیا بندر عباس، انبار بانک کشاوزی بندر عباس، انبار معدن مس تکنار کاشمر، انبار معدن امیر سنگان پارسیان خواف، شرکت دارو گستر طوبی جهرم، شرکت بو علی دارو قم، شرکت طوس مسیر، انبار فروشگاه های زنجیره ای تیرازیس


    قفسه بندی پانل راک

    قفسه بندی پانل راک چیست؟

    در راه اندازی انواع انبار در سراسر جهان، پیاده سازی سیستم قفسه بندی انبار بهینه و مقاوم یکی از ارکان اصلی هر نوع انباری می باشد که این بخش مورد توجه مدیران نیز می باشد تا با صرف هزینه مناسب، بتوانند بهترین تجهیزات انبار مورد نیاز خود را دریافت کنند.

    قفسه بندی پانل راک که در زبان انگلیسی به آن Shelving Rock panels گفته می شود، جهت ذخیره مواد اولیه و محصولات ساخته شده که به وسیله نیروی انسانی و بصورت دستی بارگذاری می گردد، طراحی شده است. این نوع قفسه انبار مانند قفسه بندی قفسه بندی پالت راک، از اجزای عمودی (قاب راک) و افقی (بازو) تشکیل شده با این تفاوت که در قفسه بندی پانل راک پانل هایی به روی بازوها قرار می گیرد که کالاها مستقیما بر روی آنها بارگذاری می شود.

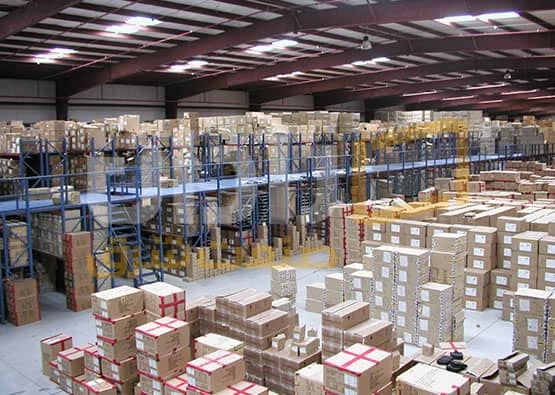

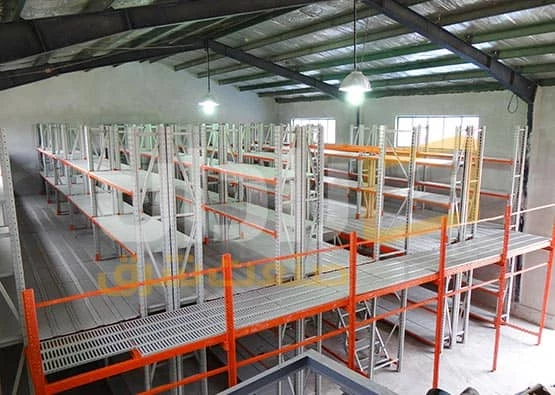

    با توجه به بارگذاری دستی در قفسه بندی انبار، در صورت نیاز به استفاده از ارتفاع انبار می توان با راهروبندی و استفاده از پلکان این نوع قفسه بندی که قفسه بندی پانل راک می باشد می توان آنرا در 2 یا 3 طبقه تکرار نموده و از حداکثر ارتفاع سالن بهره برد. در این نوع قفسه بندی راهرو ها و پلکان بوسیله قطعاتی بنام پانل پله ایجاد می گردد.

    ویژگی های قفسه بندی پانل راک Shelving Rock panels

    - استفاده از قفسه بندی پانل راک جهت انبار های مواد اولیه، یا محصول یا قطعات كه اجناس بصورت دست بارگذاری می شوند.
    - مناسب جهت بارهای حجیم و نیمه سنگین با استفاده از قفسه انبار
    - امكان بارگذاری تا حداكثر ارتفاع سالن و جابجائی آسان طبقات با توجه به ارتفاع كالا
    - قابلیت نصب راهروبندی در ارتفاع یا مسقف كردن این نوع قفسه انبار پالت راک
    - اتصال آسان بازوها به ستون ها بوسیله كلیپ و امكان كاهش و افزایش فاصله طبقات برای نیازهای اتی
    - طراحی و نصب این شکل قفسه انبار از یك طبقه تا پنج طبقه با راهرو های ارتباطی
    - قابلیت نصب انواع بالابر در این مدل قفسه انبار قفسه بندی پانل راک
    - مناسب برای ذخیره سازی بارهای سنگین وزن و حجیم
    - دارای سه مدل مختلف جهت ذخیره سازی کالاها با وزن متفاوت به نام های نیمه سنگین، سنگین و فوق سنگین
    - میزان تحمل وزن کالاها در هر طبقه: 500، 1000 و 1800 کیلوگرم (تحمل وزن کالاها برحسب مدل های نیمه سنگین، سنگین و فوق سنگین قفسه بندی می باشد.)
    - دارای قایلیت افزایش میزان تحمل بار بر حسب نیاز مشتری
    - میزان تحمل وزن کالاها در فریم راک (قاب راک): حداکثر 20000 کيلوگرم در اندازه های 200 سانتی متر
    - قابلیت بارگذاری کالاها به صورت دستی و یا با ماشین های حمل بار مانند لیفتراک
    - ارتفاع قفسه بندی پانل راک: 2 تا 12 متر
    - عرض قفسه بندی پانل راک: 45، 70، 90 و 120 سانتيمتر
    - تعداد طبقات قابل اجرا: بین 2 تا 5 طبقه (با توجه به فضای انبار مورد نظر)
    - استفاده از مقاطع رول فرمی جهت ساخت بازوهای راک با کلیپ های اتصال 2 یا 4 ناخن
    - استفاده از جوش CO2 برای اتصال بازوها به یک دیگر
    - نصب پانل های راک به روی بازوها بدون استفاده از پیچ و مهره
    - دارای قابلیت تنظیم فاصله عمودی میان طبقات برای بارگذاری کالاها در اندازه های مختلف

    لیست قیمت قفسه بندی پانل راک شرکت رادان صنعت شرق در تاریخ 98/8/12

    لیست قیمت قفسه بندی پانل راک در آبان ماه 98

    مشخصات فنی قفسه بندی پانل راک Shelving Rock panels

    - قفسه بندی پانل راک در انبارهای ملزومات، قطعات یدکی، ابزارها و انبارهای میانی تولید قابلیت استفاده را دارا می باشد.
    - قفسه پانل راک Shelving Rock panels از فریم های پیچ و مهره ای و بازوهای افقی با قابلیت اتصال کلیپی و کفپوش مخصوص برای پوشش طبقات و تمامی دهانه ها تشکیل شده و عمق و ارتفاع در قفسه بندی پانل راک قابل تغییر بوده و به صورت ردیف های تک و دوبل در چندین طبقه قابل اجرا می باشد.
    - محاسبات تیرریزی راهروها و تعیین نوع تیرها قفسه پانل راک بر اساس بارگذاری هر قفسه بعلاوه بار راهرو انجام می شود و بار راهروبندی نیز بر اساس بار وارده گسترده بر سطح KG/M2 محاسبه می گردد و اصولاً وزن نفر با بار مبنای این محاسبه خواهد بود. این بارگذاری در قفسه بندی پانل راک با توجه به نیاز مشتری قابل تغییر می باشد.
    - کلیه بیس پلیت ها در قفسه بندی انبار دارای پوشش گالوانیزه گرم مطابق با استاندارد ASTM/A123 می باشد و توسط یک عدد رول بولت هیلتی به زمین متصل می گردند.
    - رنگ کلیه اجزاء فریم ها در قفسه بندی پانل راک با فام طوسی، کفپوشها در قفسه پانل راک با فام طوسی و برای بازوها و رابط ها در قفسه بندی پانل راک با فام نارنجی آلکید آمید مایع می باشد و در صورت درخواست مشتری با توجه به شرایط آب و هوایی با پوشش پودر یا گالوانیزه گرم نیز قابل تحویل می باشد.
    - در این قفسه بندی پانل راک Shelving Rock panels تعبیه جا کارتی بر روی بازوها برای کد گذاری، راهنمای ورودی راهروها و ... بنا به درخواست مشتری قابل انجام خواهد بود .

    شما می توانید جهت کسب اطلاعات بیشتر از قیمت محصولات متنوع شرکت رادان صنعت شرق از جمله قفسه بندی فروشگاه و قفسه انبار با همکاران واحد فروش شرکت در ارتباط باشید.

    همکاران پرتلاش ما در بخش فروش شرکت تولیدی و صنعتی رادان صنعت شرق آماده پاسخگویی به پرسش های شما بصورت رایگان و همچنین دریافت سفارشات شما از محصولات تولیدی توسط ما از جمله قفسه، قفسه بندی، قفسه فروشگاهی و قفسه انبار می باشند.
