اجزای تشکیل دهنده قفسه راک، زیربنای عملکرد ایمن و پایدار هر سیستم قفسه بندی انبار صنعتی هستند. بسیاری از مدیران کارخانهها، مراکز لجستیک و انبارهای پخش هنگام خرید، تمرکز خود را صرفاً بر ابعاد کلی سازه یا قیمت اولیه میگذارند؛ در حالیکه کیفیت ساخت، نوع متریال، استاندارد طراحی و مهندسی هر قطعه نقش مستقیمی در ایمنی پرسنل و سلامت کالاها ایفا میکند. ستونهایی با ظرفیت باربری نامناسب یا بازوهایی که بر اساس محاسبات دقیق طراحی نشدهاند، میتوانند حتی در یک انبار با چیدمان ظاهراً استاندارد نیز در بلندمدت دچار مشکل شوند. انتخاب آگاهانه اجزای قفسه راک صنعتی، در واقع سرمایهگذاری بر دوام، ایمنی و بهرهوری عملیاتی مجموعه است.
اجزای اصلی قفسه راک صنعتی و ساختار کلی سیستم انبارداری
قفسه راک صنعتی از مجموعهای قطعات مهندسیشده تشکیل شده که بهصورت یکپارچه عمل میکنند و ساختاری ایمن برای نگهداری پالتها را فراهم میسازند. قابهای عمودی، بازوهای افقی، مهاربندها، کفپوشها، اتصالات و متعلقات ایمنی هرکدام نقش مشخصی در تحمل بار و پایداری سازه دارند. در یک انبار با ظرفیت ۳۰۰ تا ۸۰۰ پالت، کوچکترین ضعف در طراحی هر جزء عمر مفید سیستم را تا ۲۰ الی ۳۰ درصد کاهش داده و هزینههای نگهداری را افزایش میدهد. به همین دلیل در پروژههای حرفهای، پیش از استعلام قیمت یا خرید قفسه راک، تحلیل دقیق بارگذاری، نوع لیفتراک، ارتفاع سالن و ماهیت کالا انجام میشود. شناخت دقیق اجزا تشکیل دهنده قفسه راک به شما کمک میکند سیستم قفسه بندی مشهد را بر اساس محاسبات مهندسی انتخاب کنید، نه صرفاً بر مبنای قیمت اولیه.

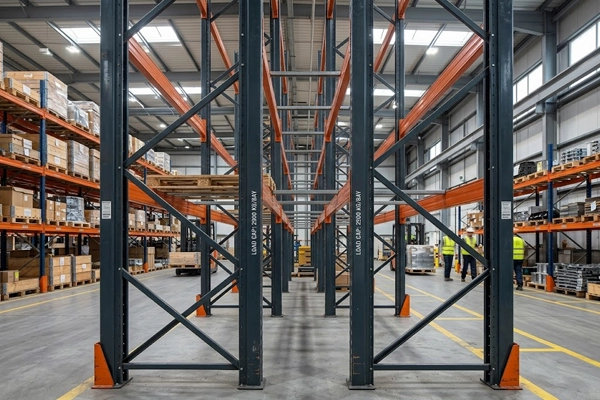

قاب راک؛ ستون فقرات قفسه راک صنعتی
قاب راک یا فریم عمودی، مهمترین بخش سازه در میان اجزای تشکیل دهنده قفسه راک صنعتی است و نقش ستون فقرات قفسه بندی را ایفا میکند. این قاب شامل دو ستون عمودی و مهاربندهای اتصالدهنده است که چارچوب اصلی هر ردیف قفسه را تشکیل میدهند. انتخاب قاب راک مناسب باید بر اساس ظرفیت بار، نوع کالا و شرایط محیطی صورت گیرد؛ زیرا کیفیت و استحکام فریم مستقیماً بر تحمل بار کل سیستم و ایمنی کالاها و پرسنل تأثیر میگذارد.
ستون ها و پروفیل عمودی؛ عنصر اصلی انتقال بار
ستونهای قفسه راک صنعتی وظیفه اصلی تحمل بار و تضمین ایمنی سیستم قفسهبندی را دارند. این ستونها از ورق فولادی فرمدهیشده با سوراخهای پانچشده در فواصل ۵ تا ۷.۵ سانتیمتر ساخته میشوند تا ارتفاع طبقات قابل تنظیم باشد و انعطاف در چیدمان انبار ایجاد شود. ظرفیت بار هر ستون اجزای تشکیل دهنده قفسه راک به ضخامت ورق و نوع پروفیل عمودی بستگی دارد. در انبارهای با بار سنگین یا ارتفاع بلند، استفاده از ستونهای تقویتشده و دارای پوشش مقاوم در برابر خوردگی (رنگ پودری الکترواستاتیک) ضروری است؛ این ویژگیها علاوه بر افزایش ایمنی پرسنل، طول عمر و دوام قفسه راک صنعتی را نیز به شکل قابل توجهی افزایش میدهند.
مهاربندهای افقی و مورب؛ عامل پایداری و جلوگیری از واژگونی
مهاربندهای افقی و مورب نقش کلیدی در تثبیت قاب قفسه راک و جلوگیری از تغییر شکل جانبی سازه دارند. این قطعات با ایجاد ساختار مثلثی، مقاومت قفسه را در برابر نیروهای جانبی ناشی از حرکت لیفتراک یا لرزشهای محیطی افزایش میدهند. در انبارهایی با تردد بالا، نبود مهاربند مناسب میتواند خطر پیچش یا واژگونی سازه را به طور قابل توجهی افزایش دهد. به همین دلیل در طراحی مهندسی اجزای تشکیل دهنده قفسه راک، فاصله و تعداد مهاربندها براساس محاسبات دقیق بارگذاری و ارتفاع قاب تعیین میشوند و نه صرفاً تجربه عملی.
کفی ستون، صفحه تراز و رولبولت؛ اتصال مطمئن به کف سالن
کفی ستون، به عنوان یکی از اجزای قفسه راک، در پایین هر پایه نصب شده و سطح تماس آن با کف سالن را افزایش میدهد تا بار به صورت یکنواخت منتقل شود. از آنجایی که بسیاری از کف سالنهای صنعتی کاملاً تراز نیستند، استفاده از صفحه تراز برای تنظیم دقیق ارتفاع ستون ضروری است. رولبولتها ستون را به بتن کف متصل کرده و از جابجایی یا واژگونی قفسه جلوگیری میکنند. در قفسههای با ارتفاع بیش از ۶ متر یا بارگذاری سنگین، نصب رولبولت صنعتی با قطر مناسب یک الزام ایمنی محسوب میشود. رعایت این جزئیات قطعات قفسه راک در زمان نصب تأثیر مستقیمی بر طول عمر، پایداری و ایمنی قفسه راک صنعتی دارد.

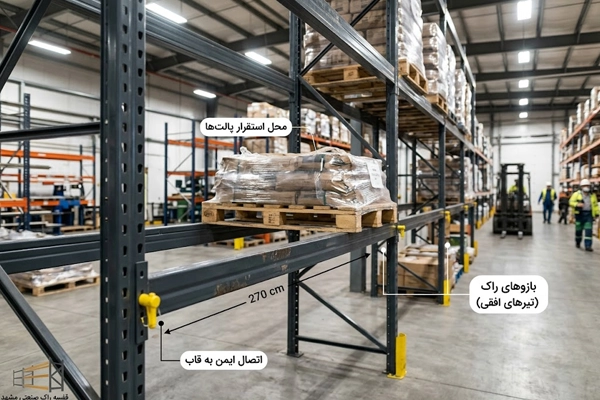

بازوهای راک (تیرهای افقی)؛ محل استقرار پالتها
بازوهای راک یا تیرهای افقی قفسه، محل قرارگیری مستقیم پالتها هستند و بیشترین تنش خمشی را تحمل میکنند. این بازوها به صورت جفتی بین دو قاب نصب شده و ظرفیت آنها براساس طول دهانه و ضخامت مقطع تعیین میشود. به عنوان مثال، یک بازوی ۲۷۰ سانتیمتری میتواند بسته به طراحی، ظرفیتی بین ۲ تا ۳ تن در هر طبقه داشته باشد. انتخاب بازوی مناسب هنگام خرید قفسه راک صنعتی مشهد اهمیت زیادی دارد؛ زیرا ظرفیت کمتر از وزن واقعی پالت ممکن است باعث تغییر شکل دائمی شود. علاوه بر طول و ضخامت، کیفیت جوش، نوع فولاد مصرفی و اجزای تشکیل دهنده قفسه راک نیز نقش تعیینکنندهای در عملکرد و ایمنی این قطعه دارند.
ساختار و مقطع بازوی راک؛ تأثیر مستقیم بر ظرفیت بار
مقطع بازوی راک میتواند به شکل جعبهای، Z شکل یا تقویتشده طراحی شود. مقاطع جعبهای به دلیل ساختار بسته خود مقاومت بالاتری در برابر خمش دارند و برای بارهای سنگین مورد استفاده قرار میگیرند. در پروژههایی که بار هر دهانه بیش از ۴ تن است، از بازوهای تقویتشده یا دوبل استفاده میشود تا ضریب ایمنی افزایش یابد. طراحی مهندسی مقطع به عنوان اجزای تشکیل دهنده قفسه راک باعث یکنواختی تنش در طول بازو میشود؛ در نهایت از ایجاد تمرکز تنش در نقاط اتصال جلوگیری میکند.
طول بازو، فاصله طبقات و انعطافپذیری در چیدمان انبار
طول بازوها معمولاً بین ۱۸۰ تا ۳۶۰ سانتیمتر متغیر است و انتخاب آن به ابعاد پالت و نوع چیدمان بستگی دارد. فاصله بین طبقات باید به گونهای تعیین شود که علاوه بر ارتفاع پالت، فضای کافی برای ورود و خروج لیفتراک نیز فراهم باشد. یکی از مزایای مهم قفسه بندی راک، قابلیت تنظیم ارتفاع طبقات است که امکان توسعه انبار بدون نیاز به تعویض کامل سازه را فراهم میکند. این انعطافپذیری باعث میشود کسبوکارهایی که در حال رشد هستند، بتوانند با حداقل هزینه ساختار انبار خود را ارتقا دهند.
قفل اطمینان، نوع اتصال و تأثیر آن بر ایمنی سازه
قفل اطمینان بازو در اجزای تشکیل دهنده قفسه راک نقش مهمی در جلوگیری از جدا شدن ناگهانی تیر افقی در اثر ضربه یا لرزش دارد. این قطعه کوچک اما حیاتی، ایمنی کل سیستم را تضمین میکند. در تستهای استاندارد، اتصال بازو باید حداقل ۱۰ درصد بالاتر از ظرفیت اسمی مقاومت داشته باشد. استفاده از قفلهای غیراستاندارد یا حذف آن برای کاهش قیمت، میتواند خطرات جدی به همراه داشته باشد.

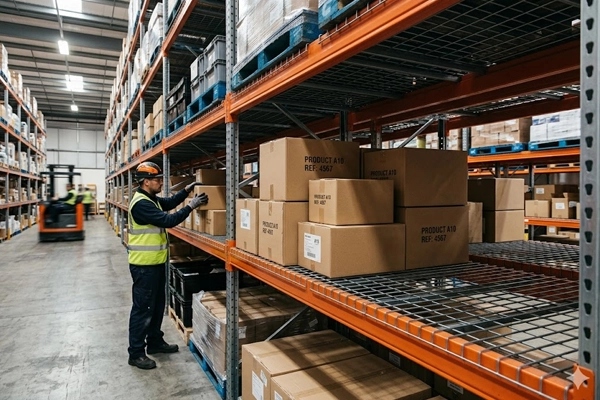

کفپوش یا پانل قفسه راک؛ تکمیل کننده سطح نگهداری کالا
در بسیاری از انبارها که کالا بهصورت کارتن یا قطعات کوچک نگهداری میشود، استفاده از کفپوش قفسه راک ضروری است. این پانلها روی بازوها قرار گرفته و سطحی یکدست برای چیدمان ایجاد میکنند. انتخاب کفپوش مناسب به ظرفیت بار و نوع کالا بستگی دارد. برای مثال در فروشگاهها یا انبار قطعات کوچک، استفاده از پانل مشبک علاوه بر ایمنی بیشتر، دید و تهویه مناسبتری ایجاد کرده و کارایی انبار را افزایش میدهد.
نقش کفپوش در افزایش ایمنی و جلوگیری از سقوط کالا
کفپوشها علاوه بر ایجاد سطح تکیهگاه، از سقوط کالاهای کوچک جلوگیری کرده و ایمنی محیط کار را افزایش میدهند. در انبارهای پخش قطعات یدکی یا کارگاههای تولیدی کوچک، استفاده از کفپوش باعث نظم بهتر و دسترسی سریعتر به کالا میشود. همچنین در محیطهای مرطوب، انتخاب کفپوش گالوانیزه یا مقاوم در برابر خوردگی میتواند طول عمر سیستم را افزایش دهد. این قطعه اگرچه نسبت به ستون یا بازو ظرفیت کمتری را تحمل میکند، اما نقش مهمی در عملکرد اجزای تشکیل دهنده قفسه راک دارد.
انواع کفپوش مورد استفاده در قفسه راک صنعتی
انواع کفپوش مورد استفاده در قطعات قفسه راک شامل کفپوش فلزی پانچدار، توری مشبک، پانل MDF صنعتی و کفپوش گالوانیزه است. هر کدام از این گزینهها بر اساس وزن کالا، شرایط محیطی و بودجه پروژه انتخاب میشوند. برای مثال در سردخانهها استفاده از کفپوش گالوانیزه مقاوم در برابر رطوبت توصیه میشود؛ در حالی که در انبارهای خشک، پانل MDF میتواند گزینهای اقتصادیتر باشد. انتخاب صحیح نوع کفپوش تعادل مناسبی بین قیمت و کارایی ایجاد میکند.
ابعاد استاندارد، ظرفیت بار و الزامات ایمنی قفسه راک
ابعاد هر دهانه و ظرفیت بار باید بر اساس وزن واقعی پالتها و با در نظر گرفتن ضریب اطمینان حداقل ۱.۲ طراحی شود. درج پلاک مشخصات ظرفیت روی هر ردیف قفسه یک الزام ایمنی مهم است که در بسیاری از استانداردهای بینالمللی توصیه شده است. فاصله راهروها نیز باید متناسب با عرض لیفتراک تعیین شود که معمولاً بین ۲.۵ تا ۳.۵ متر است. رعایت این الزامات نهتنها ایمنی کارکنان را افزایش میدهد، بلکه از خسارت به کالا و سازه جلوگیری میکند.

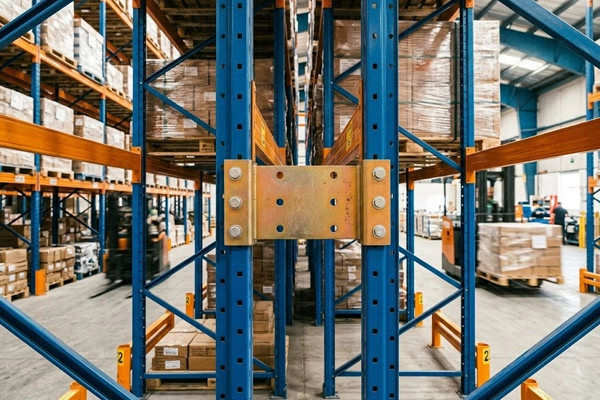

رابط پشت به پشت؛ افزایش استحکام در چیدمان دوطرفه
در سیستمهای دوطرفه یا دابل دیپ، از رابط پشت به پشت برای اتصال دو ردیف قاب استفاده میشود. این قطعه فاصله استاندارد بین قابها را حفظ کرده و از حرکت جانبی آنها جلوگیری میکند. استفاده از رابط استاندارد باعث افزایش پایداری سازه و توزیع بهتر نیرو میشود. در پروژههای بزرگ صنعتی، این اتصال نقش مهمی در یکپارچگی کل اجزای تشکیل دهنده قفسه راک ایفا کرده و حذف آن برای کاهش هزینه توصیه نمیشود.
قفل بازو و اتصالات پیچ و مهرهای در مونتاژ حرفهای
در برخی مدلهای قفسه راک، مهاربندها و قطعات جانبی با پیچ و مهره متصل میشوند. کیفیت این اتصالات و سفتکردن صحیح آنها تأثیر مستقیمی بر استحکام سازه دارد. قفل بازو نیز باید پس از نصب تیر حتماً در جای خود قرار گیرد تا اتصال ایمن باقی بماند. بازبینی دورهای پیچها و قفلها بخشی از نگهداری استاندارد اجزای تشکیل دهنده قفسه راک است.
محافظ های ایمنی قفسه راک؛ حفاظت از ستون و کالا
محافظ ستون و گاردهای فلزی برای جلوگیری از آسیب ناشی از برخورد لیفتراک طراحی شدهاند. در انبارهای پرتردد، برخوردهای جزئی میتواند در طول زمان باعث تضعیف ستون قطعات قفسه راک شود. نصب محافظ استاندارد میتواند هزینه تعمیرات را تا ۵۰ درصد کاهش داده و از توقف عملیات انبار جلوگیری کند. این قطعات معمولاً به رنگ هشداردهنده تولید میشوند تا دید بهتری برای اپراتورها ایجاد کنند.

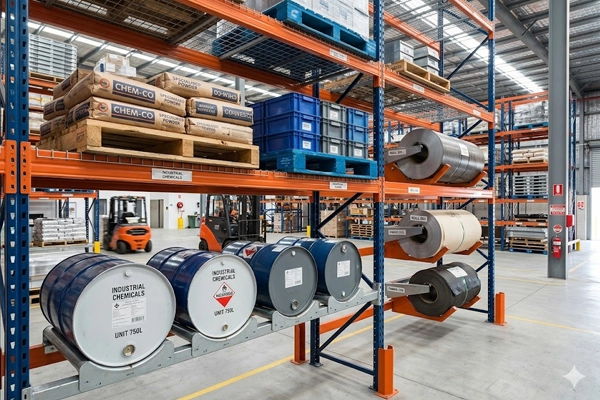

پالت و نگهدارنده های ویژه در سیستم راک صنعتی
نوع پالت مورد استفاده در اجزای تشکیل دهنده قفسه راک، اعم از چوبی، پلاستیکی یا فلزی، بر طراحی بازو و ظرفیت نهایی تأثیر دارد. در برخی صنایع مانند صنایع شیمیایی یا غذایی، از نگهدارندههای ویژه برای بشکه، رول یا کالاهای خاص استفاده میشود. این تجهیزات مکمل باعث افزایش ایمنی و نظم در چیدمان میشوند و امکان استفاده بهینه از فضای عمودی انبار را نیز فراهم میکنند.
نکات مهم در انتخاب و نگهداری اجزای تشکیل دهنده قفسه راک
برای انتخاب صحیح اجزای تشکیل دهنده قفسه راک باید وزن واقعی هر پالت، ارتفاع مفید سالن، نوع لیفتراک و شرایط محیطی بررسی شود. انجام بازرسی دورهای حداقل هر شش ماه یکبار، سفت کردن اتصالات و بررسی تغییر شکل بازوها از اقدامات ضروری نگهداری است. بیتوجهی به این موارد کاهش عمر مفید سازه و افزایش هزینههای جانبی را به دنبال دارد. نگهداری اصولی، بازده سرمایهگذاری در سیستم قفسه بندی را به شکل قابل توجهی افزایش میدهد.
خرید قفسه بندی راک از رادن صنعت شرق
اجزای تشکیل دهنده قفسه راک هرکدام نقشی کلیدی در عملکرد ایمن و پایدار سیستم ایفا میکنند. از ستون و قاب گرفته تا بازو، کفپوش و تجهیزات ایمنی، انتخاب صحیح و اجرای استاندارد آنها باعث افزایش بهرهوری انبار و کاهش هزینههای بلندمدت میشود. شرکت تولیدی و صنعتی قفسه بندی رادان صنعت شرق به عنوان ارائهدهنده انواع قفسه راک صنعتی در مشهد، با طراحی مهندسی، تولید دقیق و نصب تخصصی در سراسر ایران، امکان استعلام قیمت، دریافت مشاوره و اجرای پروژه متناسب با نیاز هر کسبوکار را فراهم کرده است. برای بررسی شرایط پروژه خود و انتخاب بهترین گزینه، میتوانید با کارشناسان این مجموعه در ارتباط باشید.
